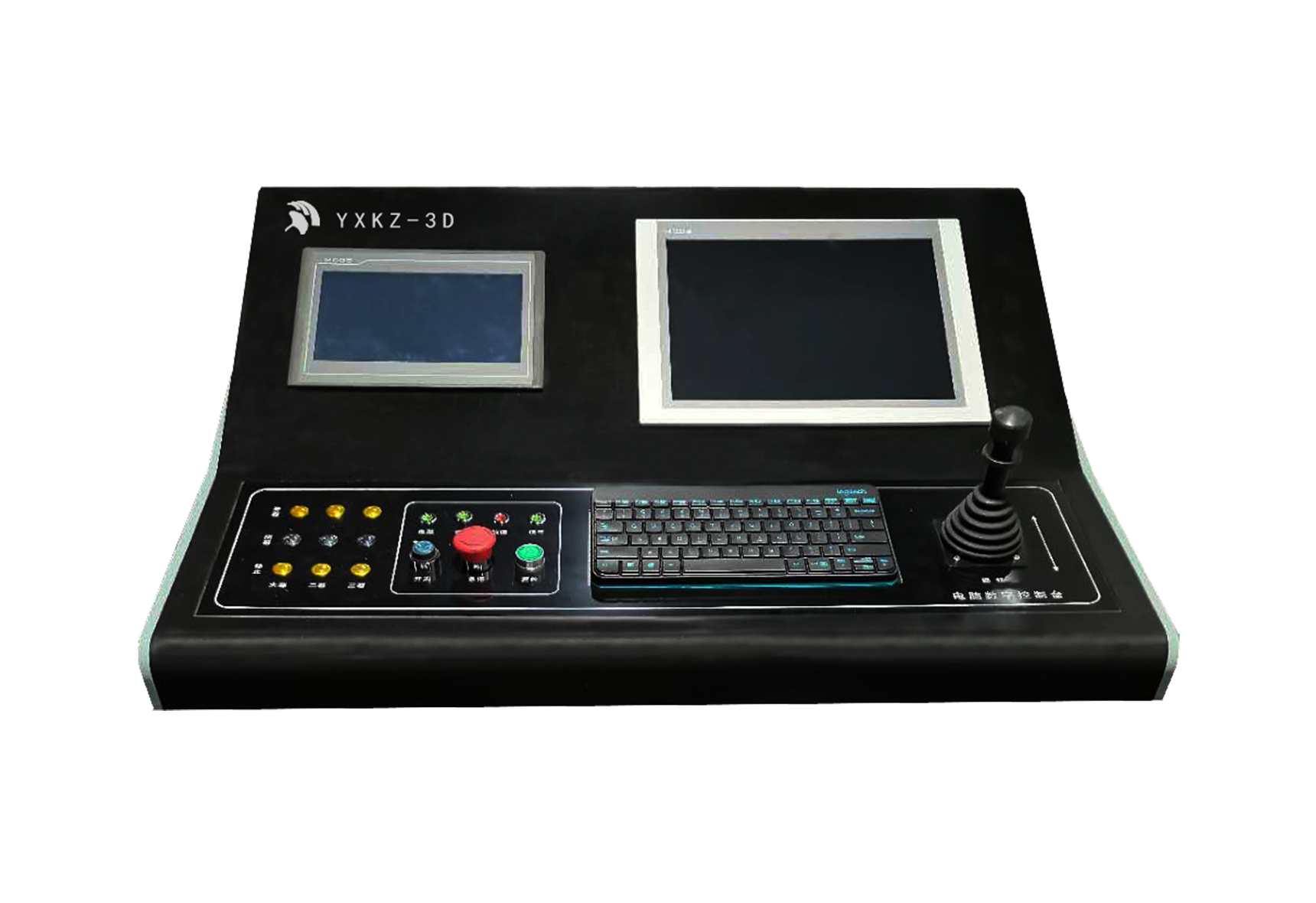

1、計算機主控臺1臺；主操作臺包括顯示器、標準鍵盤、光電鼠標、寬視角觸摸屏和手動介入操作裝置，并留有與演出通訊系統聯網的標準接口。主控制臺用于對整個舞合機械設備進行集中監控，是控制與操作系統的管理中心。主控制合除了具有對劇院內所有舞臺機械設備進行控制與操作的功能(如預選擇、運動參數設定、設備編組、場景運行、場景序列運行、手動介入功能等)外，還應提供系統管理、維護和根據演出過程需要而提供的工程組態功能。

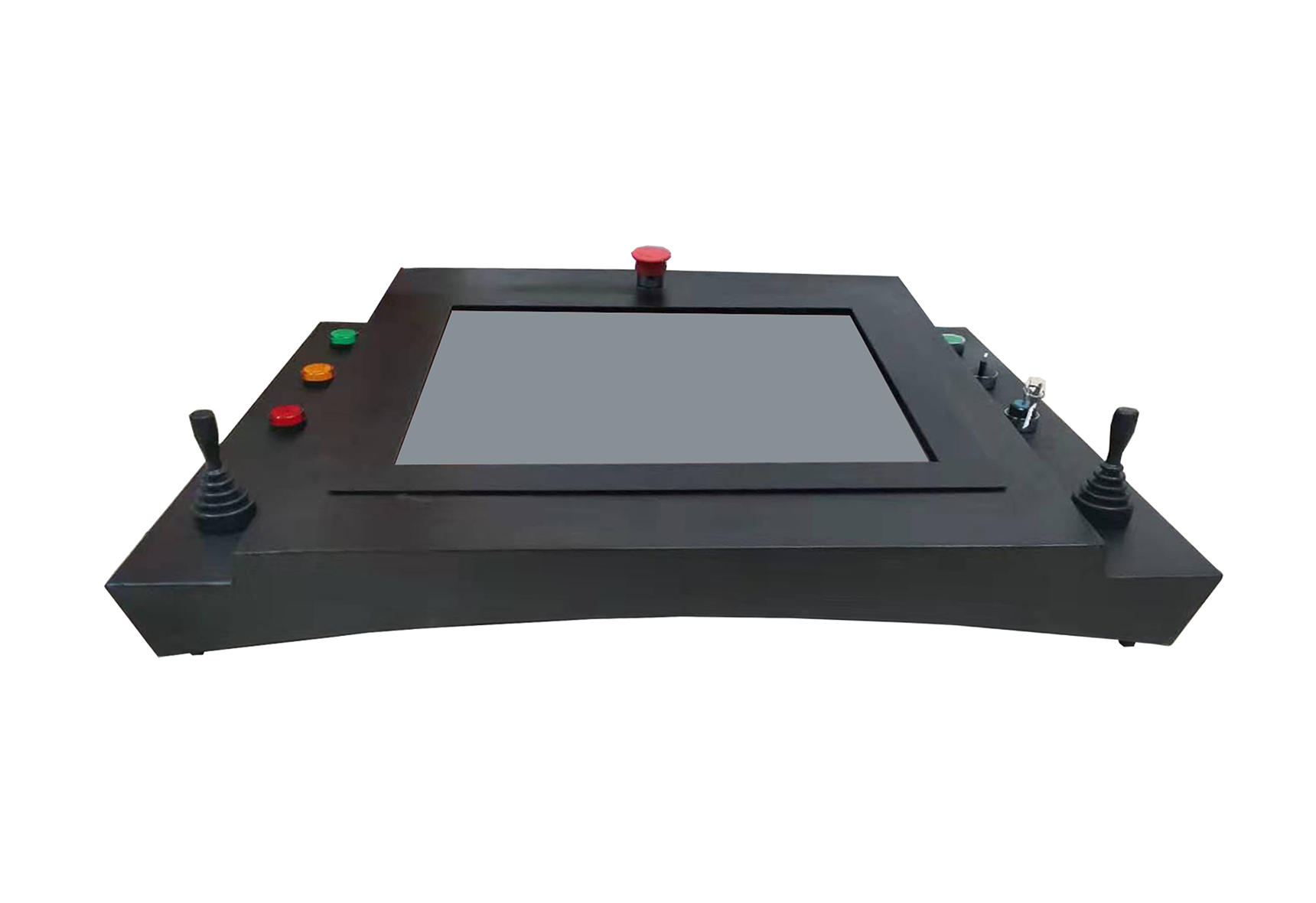

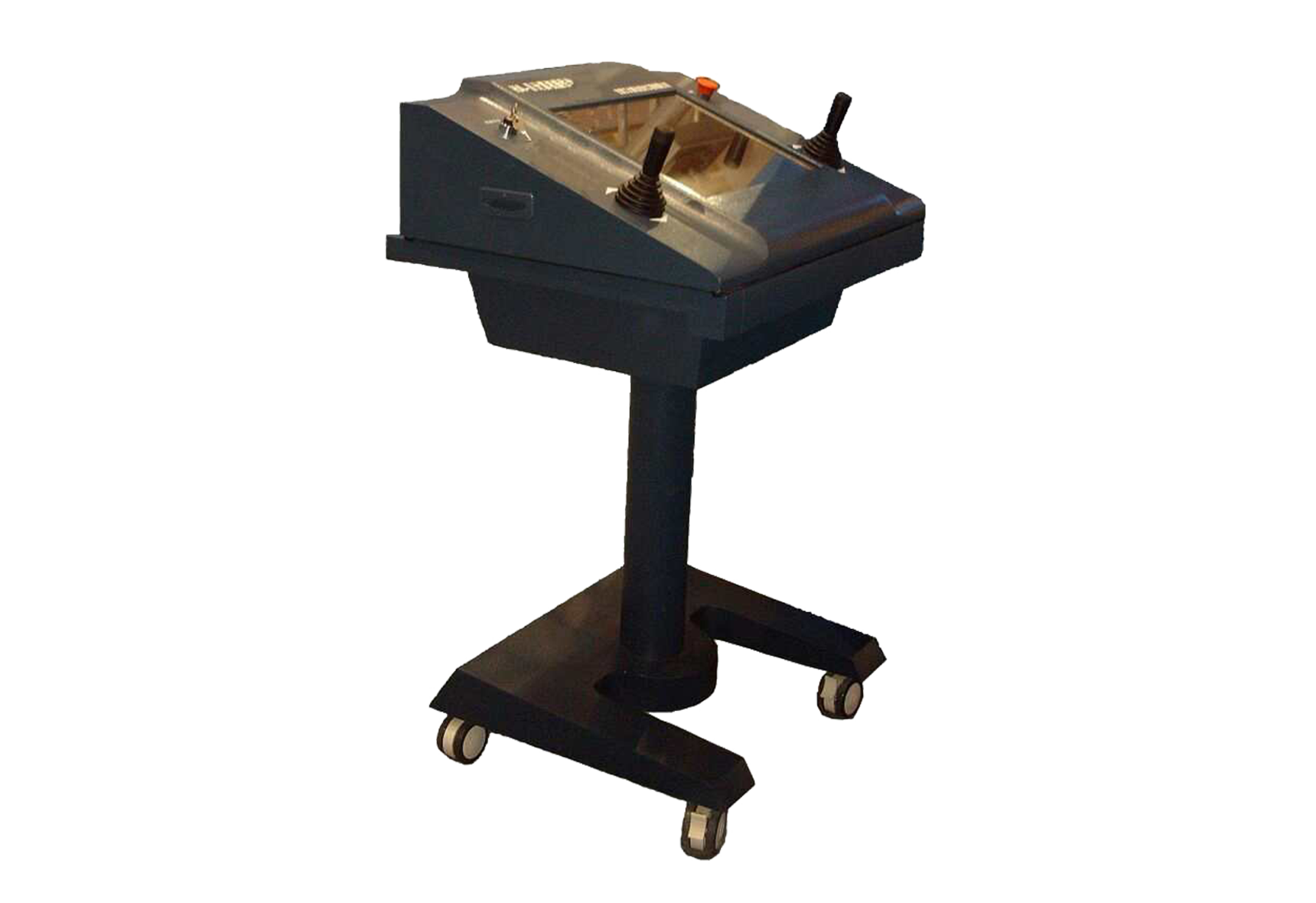

2、移動操作臺1臺；移動控制臺由移動式計算機和急停等操作元件組成，操作人員在設備附近或能夠觀察到設備大部分運動過程的地方進行操作，方便裝臺和彩排或應急操作使用?？煽刂莆枧_內的所有舞臺機械設備的運行，可實現設備的運行方式選擇，演出劇目和場次的選擇，自動和手動控制，聯鎖控制，應急操作，運行、報警狀態顯示等全功能操作，可通過上位管理計算機對其進行授權或密碼設定其操作范圍，該控制站可方便的在舞臺側臺面等不同位置移動，便于舞臺設備的調試和靈活操作。

3、系統各計算機控制站和PLC主控制器間通過主網連接，PLC各個主控制器之間通過Profisafe網絡連接，網絡速率滿足實時性、高速性，可達10~100MBPS。變頻器通過Profibus總線連接。網絡容量大于控制器數量并留有超過10%以上的擴充余量。網絡數據傳輸速率完全滿足系統控制的實時性要求。

4、手動操作、緊急控制系統；

5、具有遠程運維系統；

6、可編程控制器SIEMENS公司S7系列產品；

7、所有關鍵元器件采用進口產品，本控制系統包括滿足舞臺機械系統運行的所有配套電氣及相關設備，為交鑰匙項；

8、成套系統設備、非標定制，主要包括但不限于：基于本項目舞臺機械設備設計的PLC控制體(控制器開發品牌德國SIEMENS)基于本項目舞臺機械設備控制軟件開發基于本項目舞臺機械設備設計的控制柜、操作合工控計算上位機(品牌德國SIEMENS)編碼器(品牌瑞士ELCO)變頻器(品牌德國SIEMENS)各類限位開關及低壓電器(品牌法國Schneider)滿足整個系統正常運行連接所需的各類線槽、電線、電纜等。
